在建筑智能化系统设计中，一份清晰、完整、前瞻的集成系统架构图是弱电方案成功落地的基石。它不仅指导着各子系统的部署与联动，更决定了未来建筑运营的智慧化高度与可扩展性。本文将深入解析四类核心的智能化集成系统架构图，它们共同构成了现代建筑弱电设计的必备蓝图。

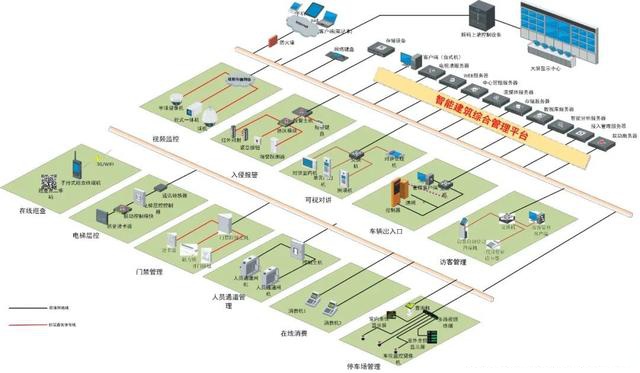

1. 整体逻辑架构图：描绘智慧建筑的“大脑与神经网络”
此图是顶层设计的灵魂，它从逻辑层面定义了整个智能化系统的构成与信息流向。通常采用分层模型（如常见的感知层、网络层、平台层、应用层），清晰展示物联网感知设备、数据传输网络、集成管理平台以及最终用户应用服务之间的逻辑关系。它明确了系统如何采集数据、如何传输、在何处汇聚与处理、以及最终如何服务于安全、舒适、高效、绿色的建筑管理目标。这张图确保设计者与业主对系统的整体能力与实现路径达成共识，是后续所有细化设计的总纲。
2. 物理网络拓扑图：构建信息传输的“高速公路网”

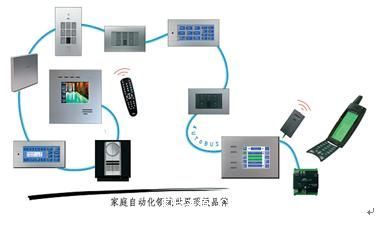

逻辑架构需要坚实的物理基础。物理网络拓扑图详细描绘了支撑所有智能化子系统运行的“高速公路”——综合布线系统与网络系统的具体部署。它包括核心机房、楼层配线间的位置，骨干光纤与水平铜缆的路由，网络交换机、无线AP的布点，以及与安防、楼控、信息发布等子系统设备箱的接入关系。此图重点关注网络的冗余性、带宽分配、物理安全及未来扩容空间，是预算编制、管线预埋和施工调试的直接依据。
3. 子系统集成联动关系图：实现“1+1>2”的协同智能
智能建筑的精髓在于集成与联动。此图聚焦于各主要智能化子系统（如安全防范系统SAS、楼宇自控系统BAS、消防系统FAS、信息设施系统ITSI等）之间的互联互通与协同工作机制。它通过清晰的接口标注（如API、OPC、BACnet、Modbus等）和逻辑判断框图（如“发生火警时，门禁自动释放，电梯迫降，视频监控弹出相应画面”），具体说明了在特定场景下，系统间如何传递信号并执行预设的联动策略。这张图是打通信息孤岛、实现跨系统智能场景的关键设计文件。
4. 管理平台软件功能架构图：定义人机交互的“指挥中心”
最终的智能化体验需要通过软件平台来呈现。管理平台软件功能架构图定义了集成管理平台（IBMS/安防集成平台等）的软件模块组成、用户权限体系及主要功能界面。它展示平台如何将分散的子系统数据统一汇聚、分析、可视化，并支撑综合监控、报警管理、能源管理、运维管理、报表中心等上层应用。此图从用户（如物业管理人员、安保人员、企业管理者）视角出发，确保平台设计实用、易用、高效，是软件定制开发或产品选型的核心需求蓝图。
###
这四份架构图从宏观到微观、从逻辑到物理、从硬件到软件，共同构成了建筑智能化系统设计的完整框架。在弱电方案编制中，它们是不可或缺的组成部分，能够有效避免设计疏漏、减少施工变更、保障投资效益，并最终指引建筑成为一个真正安全、便捷、高效、节能的智慧生命体。优秀的弱电设计师，必然是善于绘制并运用这四份蓝图的大师。
